Отделка цоколя с отливами в деревне Литвиново Волоколамского района: 40 погонных метров цокольных панелей Docke Burg и металлических отливов поставили за два дня на дом, который уже стоял в готовом сайдинге. Задача из-за этого оказалась нетиповой — подсистему пришлось не крепить к стене, а выносить вперёд, в плоскость обшивки.
Отделка цоколя обычно преследует две цели — практическую и декоративную. При этом большинство владельцев дома заинтересовано в реализации декоративной составляющей. Они хотят украсить дом, придать ему более стильный, завершённый вид. Возможность выделить цоколь как отдельный элемент фасада позволяет решить эти задачи. Однако практическая сторона вопроса не менее важна.
Цоколь — это внешняя часть фундамента, которая нуждается в защите от дождевой или талой влаги. Отделка цоколя позволяет сохранить строительные конструкции в исходном состоянии и максимально увеличить срок службы дома. Поэтому пренебрегать отделкой цоколя не следует.
Описание объекта: дом в сайдинге с верандой и готовой отмосткой
Одноэтажный дачный дом, обшитый песочным виниловым сайдингом, с пристроенной верандой: её стены зашиты вагонкой медового тона, а проёмы закрыты мягкими окнами из ПВХ. И монтаж сайдинга на стенах, и мягкие окна на веранде были сделаны раньше — цоколь оставался последним незакрытым элементом фасада. По периметру уже залита бетонная отмостка — это важное условие для такой работы, потому что нижний край цокольных панелей опирается именно на неё.
В фундаменте есть продухи — на снимках видны отверстия, которые подсистема аккуратно обходит. Закрыть их глухой панелью нельзя: подполье перестанет проветриваться, и за пару сезонов сырость доберётся до лаг. Поэтому напротив каждого продуха в панели вырезано окно под вентиляционную решётку. Рядом с углом в грунт заведена труба, принимающая воду с водостока, — монтаж водосточной системы на этом доме выполнен раньше, и цоколь пришлось подгонять уже к готовому выпуску.
Задание: 40 погонных метров за два дня
Необходимо произвести наружную отделку цокольной части дома в д. Литвиново Волоколамского района Московской области. На стены уже установлен сайдинг, и панели надо вставить между отмосткой и нижним краем полотна обшивки. Работы планируется производить в три этапа:
- монтаж обрешётки;
- установка цокольных панелей;
- установка отливов.
На выполнение задания отводится 2 дня. Общий объём работ составляет 40 погонных метров, и отведённого времени вполне достаточно для решения поставленных задач.
Формулировка «панели надо вставить между отмосткой и нижним краем обшивки» и есть главная особенность заказа. Обычно монтаж цокольного сайдинга идёт до стенового: сначала закрывают низ, потом по нему ведут ряды. Здесь порядок обратный, и допуск на ошибку минимальный — цоколь должен войти в уже существующий зазор ровно, по всей длине дома.
Материалы: панели Docke Burg, профиль и отливы RAL 8017
Для работы использованы следующие материалы:
- П-образный профиль из оцинкованной стали;
- цокольные панели Docke Burg. Материал — ПВХ, цвет: тёмный;
- отливы металлические с полиэстеровым покрытием. Цвет RAL 8017.
Кроме этого, использованы вентиляционные решётки, подобранные в тон с отливами. Они нужны для обеспечения циркуляции воздуха и вывода водяного пара из-под обшивки. Если ими пренебречь, наружная сторона цоколя будет влажной, появятся плесень и грибок. Это существенно снизит срок службы строительных материалов.
В качестве крепёжных материалов выбраны саморезы (и дюбели). Они нужны для фиксации подсистемы (обрешётки) и для сборки отливов. Для установки цокольных панелей нужны оцинкованные саморезы с прессшайбой, длиной не менее 18 мм. Для работы требуется обычный комплект инструментов — ножницы по металлу, шуруповёрт и ударная дрель (перфоратор), строительный уровень, рулетка и т. д.
Коллекция Burg у сайдинга Docke имитирует кладку из колотого бутового камня с крупной, рельефной фактурой. В тёмном графитовом цвете она даёт максимальный контраст с песочной стеной — дом визуально «садится» на каменное основание. RAL 8017 у отлива — тёмно-коричневый: в паре с тёмными угловыми профилями он собирает низ фасада в одну сплошную линию.
Ход работ: три этапа без лесов
Решение задачи проходило в три этапа. Каждый из них явился прямым продолжением предыдущей операции, поэтому изменить порядок или выполнять какие-то работы параллельно было невозможно. Все действия производились в нижней части наружных стен дома, что позволило обойтись без лестниц, лесов и страховочных приспособлений.

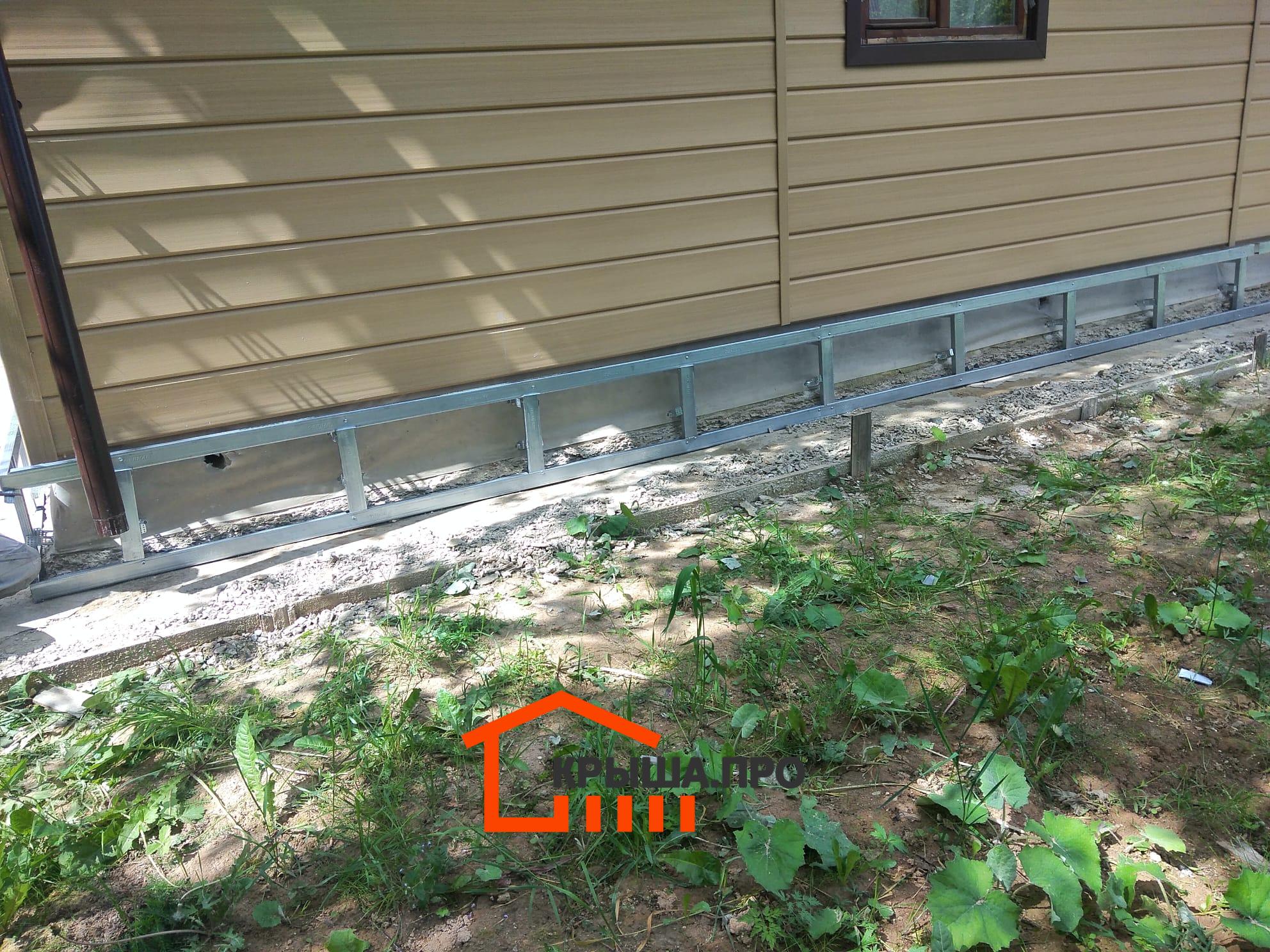

Установка обрешётки
Несущая подсистема состоит из двух горизонтальных полос П-образного профиля, соединённых вертикальными поперечинами. Расстояние между полосами подобрано так, чтобы монтажные отверстия на цокольных панелях приходились на обрешётку, а не в пустоту. Вертикальные элементы служат для поддержки основных полос, что даёт строителям некоторую свободу в выборе шага установки (как правило, он равен 600 мм, но возможны и другие варианты).
Работы начинаются со сборки обрешётки. С помощью ножниц по металлу нарезают заготовки и соединяют их саморезами с заходом под сверло. После этого приставляют подсистему к стене и отмечают точки крепления кронштейнов. В нашем случае использована обычная перфорированная полоса (прямой потолочный подвес), вполне подходящая по своим возможностям для решения задачи.
Основным условием становится контроль зазора между подсистемой и плоскостью стены. Цокольные панели должны располагаться так, чтобы отливы плотно прилегали к обшивке, а их нижние края не выступали слишком далеко наружу. Поэтому длину кронштейнов выбирают с привязкой к плоскости обшивки (сайдинга), не обращая внимания на расстояние до стены. Именно поэтому выбрана нетипичная методика сборки обрешётки — в базовом варианте её монтируют прямо на стене.
Разница с обычным порядком тут принципиальная. Когда монтаж обрешётки под сайдинг идёт с нуля, плоскость задаёт сам мастер и дальше всё строится от неё. Здесь плоскость уже задана чужой работой: низ существующей обшивки — это данность, под которую подстраивается всё остальное. На углах, где дом имеет срезанные грани, рама собирается многоугольником, и каждый стык профиля приходится резать под свой угол.
Монтаж цокольных панелей
Установка цокольных панелей производится по общей методике, действующей для всех видов обшивки из ПВХ. В нашем случае высота цоколя соответствует размерам панелей, что существенно облегчает и ускоряет решение задачи. Кроме этого, принято решение обойтись без стартовой планки, поскольку нижняя часть панелей вплотную примыкает к отмостке.
Работу начинают с угла — левого или правого, как удобнее. На крайних панелях срезают наружные соединительные элементы, чтобы они не выступали и не мешались при установке декоративных уголков (крепятся вертикально по линии угла). Для резки панелей можно использовать любые инструменты, от ручной ножовки до электролобзика или ручной электропилы. Критерием выбора является точность и чистота реза. Обойтись без подрезки по длине (или удаления соединительных элементов по бокам) невозможно, поэтому правильный выбор режущего инструмента становится важным моментом.
Основным условием правильного монтажа является установка саморезов по центру продолговатых отверстий, расположенных на верхней кромке панелей. Не обязательно завинчивать по шурупу в каждое из них, точки крепления можно располагать через каждые 300–400 мм. Кроме того, саморезы нельзя закручивать до упора — обшивка должна иметь некоторую степень свободы, чтобы не деформироваться из-за солнечного нагрева или при понижениях температуры. Это важный момент, от которого зависит долговечность цокольных панелей.
Для крепления обшивки используются саморезы с заходом под сверло. При завинчивании сложно контролировать усилие, поэтому поступают проще — шуруп закручивают до упора, после чего ослабляют на один оборот. Этого достаточно для того, чтобы панели прилегали к обрешётке достаточно плотно, но могли беспрепятственно смещаться в стороны.
Тёмный цвет здесь добавляет к температурным подвижкам отдельный аргумент: графитовая панель на солнце нагревается заметно сильнее светлой, и ход у неё больше. Зажатая наглухо, она выгибается «пузырём» уже к первому жаркому июлю — и на низкой цокольной полосе такая волна видна с другого конца участка.
Установка отливов и вентиляционных решёток
Завершающая стадия работ — установка отливов и вентиляционных решёток. Это две самостоятельные процедуры, никак не связанные между собой. Отливы представляют собой полосы из металла, покрытые защитным слоем краски (полиэстер). Форма отливов — двойной уголок с капельником на нижней полочке. Выпускаются в виде длинных заготовок, размеры которых подгоняют по месту. Важный момент — резку отливов нельзя производить при помощи болгарки, чтобы искры не портили защитное покрытие. Допускаются ножницы по металлу или некоторые виды электроинструмента (лобзик, сабельная пила, ручная пила и т. п.).
Задача отливов — организация стока дождевой воды строго по наружной стороне цокольных панелей. Верхнюю полочку крепят к обшивке с обязательным заполнением линии соединения герметиком для наружных работ. Для крепления отливов используются оцинкованные саморезы с заходом под сверло. Основная сложность — угловые соединения, требующие аккуратности и некоторого опыта подобных работ.

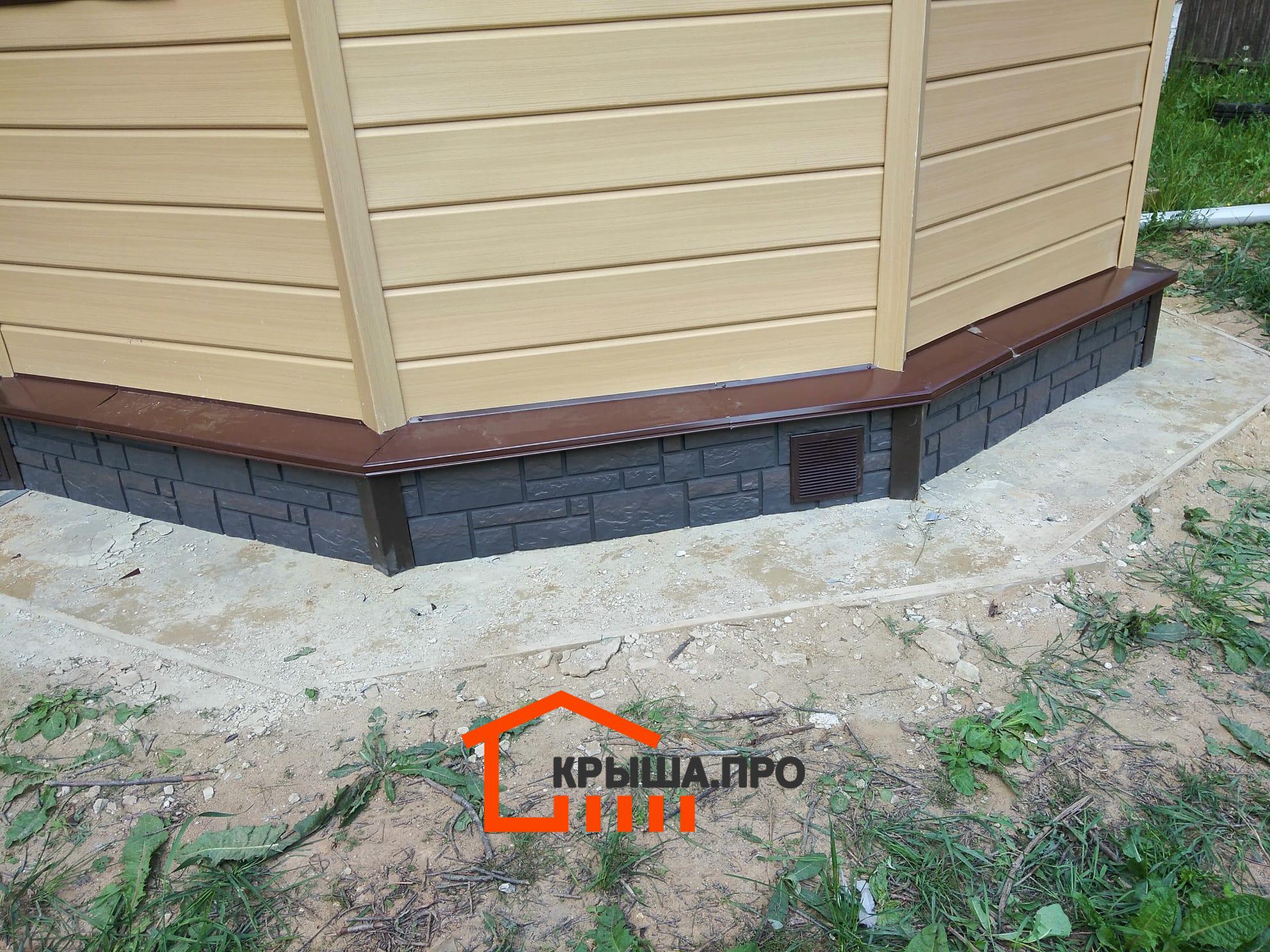

На этом доме угловых соединений оказалось больше обычного: грани срезаны, и на каждом переломе отлив стыкуется под тупым углом. Монтаж цокольного отлива на такой геометрии — самая кропотливая часть заказа: капельник должен идти сплошной линией, без разрывов и без провисающих стыков, иначе вода пойдёт не наружу, а за панель.
Установка вентиляционных решёток производится на заранее изготовленные отверстия. Их можно прорезать в уже установленных панелях, или сделать ещё до момента установки на обрешётку. Крепление вентиляционных решёток производится с помощью саморезов, завинченных в пластиковые панели сквозь обвязку решётки. Все шляпки шурупов рекомендуется подкрасить в тон с отливом или решёткой, чтобы крепежи не выделялись на общем фоне.
Под верандой решётки поставили так же, как по основному периметру: её стены зашиты вагонкой, а монтаж вагонки на фасад оставляет под полом тот же непроветриваемый объём, что и у дома. Готовый результат читается как три горизонтальные полосы: песочная стена, тёмно-коричневая линия отлива и графитовый камень внизу.
Цокольная отделка — та работа, которую проще всего заказать отдельно от общей обшивки: лесов она не требует, укладывается в пару дней и сразу меняет вид дома. Ориентировочные расценки есть в прайс-листе, точный объём считают на месте при замере фасада — в погонных метрах периметра, а не в квадратах. На выполненные работы действует гарантия 2 года.
Фотографии объекта 142: от подсистемы до готового цоколя
