Монтаж мауэрлата

Мауэрлат: что это такое и зачем он нужен?

Вес стропильной системы и кровельного покрытия создает заметную нагрузку на стены и фундамент дома. Мало того, в зимнее время на крышу ложится слой снега и льда, который может увеличить вес крыши и воздействия на несущие конструкции в два раза (и более). Поэтому надо как можно равномернее распределить нагрузку на стены и обеспечить надежное крепление стропильной системы к верхней части постройки. Для этого используется прочная обвязка по периметру наружных стен — мауэрлат.

Основная задача мауэрлата — обеспечение надежной опоры для стропильной системы. Он значительно облегчает сборку, позволяет создавать надежные соединения элементов конструкции с помощью стандартных крепежных элементов. Еще одна важная функция — прием и нейтрализация распирающих нагрузок от стропильных ног. Кроме того, благодаря мауэрлату появляется возможность довольно легко демонтировать часть стропильной системы для замены дефектных элементов, изменения шага стропил и т. д.

Примечательно, что мауэрлат не является исключительно необходимым элементом конструкции. В ряде случаев без него можно обойтись. Например, при постройке деревянного дома из бревен функции мауэрлата могут выполнять верхние венцы. Также без мауэрлата можно строить легкие дома (каркасные), постройки хозяйственного назначения и прочие легкие сооружения. Конструкция мауэрлата довольно проста, но неопытные строители часто допускают массу ошибок при его создании. Результатом этого могут стать избыточные нагрузки на отдельные участки наружных стен, деформации крыши и необходимость скорого ремонта (иногда приходится полностью менять крышу).

Выбор материалов для мауэрлата

Обвязка, выполняющая роль переходного элемента между стенами и крышей, должна быть изготовлена из материала, прочного и удобного в работе. Существует несколько вариантов выбора:

• • деревянный брус. Это самый распространенный вид мауэрлата. Размеры бруса зависят от типа постройки, площади крыши и прочих факторов. Чаще всего используют брус сечением 150 × 150 мм, но, для легких строений можно выбрать брус 100 × 100мм, а для более крупных крыш часто устанавливают мауэрлат из бруса 150 × 200 мм

• • металлический профиль. Этот вариант применяется, как правило, на зданиях промышленного или служебного назначения. Используются разные виды профилей — уголок, тавр, двутавр, швеллер. Стальные детали можно соединять сварным способом, потребуется подъемная техника и защита от коррозии

• • железобетон. Здесь могут быть разные варианты конструкции, от сплошного армпояса на постройках из легких и ячеистых бетонов (пено- или газоблоки), до сборной обвязки из готовых железобетонных блоков. Такой мауэрлат является наиболее дорогим и сложным в работе

Более наглядно рассмотреть существующие варианты поможет сравнительная таблица материалов:

Материал	Удельный вес	Легкость обработки (резки, подгонки и т. п.)	Плюсы	Минусы
Древесина	470 кг/м3	Высокая	Малый вес, возможность точной подгонки, отсутствие температурных расширений, сравнительно низкая стоимость	Не переносит контактов с влагой, огнеопасна, требует сушки и выдержки перед сборкой
Металлический профиль (сталь)	7850 кг/м3	Низкая	Возможность точной подгонки, высокая скорость сборки сварным методом, высокая ремонтопригодность	Склонность к коррозии, большой вес, высокая цена
Железобетон	2500 кг/м3	Низкая	Прочность, способность выдерживать большие нагрузки на сжатие, устойчивость к перепадам температур	Материал впитывает воду, увеличивая свой вес, для сборки требуется подъемная техника, обработка и подгонка деталей затруднены

Независимо от того, какой материал выбран для сборки мауэрлата, необходимо уделять самое пристальное внимание его качеству. Это особенно касается древесины, которая должна соответствовать I сорту (отсутствие синевы и гнили, не более 1 живого сучка на 1 м длины, влажность не более 20 %). Некоторые источники указывают, что оптимальная влажность составляет 12 %, но это избыточный показатель — в любом случае, древесина наберет атмосферную влажность, то есть 20 %.

Подготовительный этап

Перед началом сборки мауэрлата необходимо тщательно подготовить основание. Его проверяют на горизонталь и отсутствие искривлений. При необходимости, периметр выравнивают разными способами (здесь выбор зависит от материала, из которого построены наружные стены). Необходимо также подготовить инструменты, которые понадобятся для сборки обвязки. Состав комплекта выбирают исходя из материала, который используется для мауэрлата. В подавляющем большинстве случаев это древесина. Она должна быть хорошо высушена (можно сразу купить подготовленный материал, или высушить брус самостоятельно, уложив его на подкладки и накрыв навесом или полиэтиленом Кроме этого, материал надо защитить от насекомых. Для этого брус обрабатывают антисептиком. Чаще всего используют комплексные составы (антисептик + антипирен), которые обеспечивают защиту от насекомых и существенно затрудняют горение. Еще одна подготовительная процедура — гидроизоляция. Брус уложен на стены, которые могут передавать к нему капиллярную влагу (особенно склонны к этому бетон, кирпич, шлакоблок и т. п.). Для отсечки используют разные виды гидроизоляторов — от привычного рубероида или обмазки нагретым гудроном до более современных отсечных рулонных материалов из полимеров разного типа. Методика использования всегда одинакова — на основание укладывают отсечную полосу изолятора в 1 или 2 слоя, затем поверх него кладут брус.

Способы крепления мауэрлата

Сравнительная таблица методов крепления мауэрлата к основанию:

Способ крепления	Степень надежности	Удобство работы	Скорость установки	Ремонтопригодность
Проволока	Низкая	Среднее	Высокая	Низкая
Анкеры	Высокая	Высокое	Средняя	Высокая
Шпильки	Высокая	Среднее	Низкая	Низкая
Стальная полоса	Средняя	Высокое	Средняя	Средняя

Все варианты имеют свои плюсы и минусы и используются исходя из имеющихся условий работы. Например, анкеры можно устанавливать без предварительной подготовки, тогда как шпильки должны быть закреплены на арматурном каркасе перед заливкой армпояса, что делает их замену практически невозможной. Крепление проволокой — самый простой, но ненадежный способ фиксации мауэрлата. Стальная полоса одним концом крепится к брусовой обвязке, а второй приваривают к уголку над оконным проемом (если он есть).

Монтаж на армопояс (рекомендуемый метод)

Армпояс — это сплошная железобетонная обвязка, создающая усиленное и ровное основание для укладки мауэрлата. Она создается прямо на верхнем срезе наружных стен, что требует предварительной сборки опалубки и установки внутрь нее арматурного каркаса. Опалубка — это щиты из соединенных по кромкам досок (или из листовых материалов — фанера, ОСБ, ДСП и т. п.). Их крепят с внутренней и наружной стороны стен. Поскольку заливка армпояса производится одномоментно (сразу целиком), опалубка также должна быть собрана полностью. Заливка небольших участков с последующим перемещением опалубки недопустима. При строительстве домов из газобетона в роли опалубки выступают U-блоки, наружный размер которых соответствует параметрам стеновых газоблоков, но внутри имеется полость. После укладки верхнего ряда из U-блоков возникает лоток, внутрь которого устанавливают арматурный каркас и заливают бетон. Съемная опалубка здесь не нужна, что значительно упрощает работу и снижает ее стоимость. Арматурный каркас вяжут как единую конструкцию для всего армпояса, без разрывов или промежутков. При создании каркаса сразу же устанавливают закладные элементы (приваривают шпильки), иногда — крепят проволоку для последующей фиксации мауэрлата. Анкера ставят на готовый армпояс, что освобождает строителей от предварительной установки закладных элементов. Заливка бетона производится одномоментно. Раствор не должен застывать, создавая так называемые холодные швы. От строителей требуется понимание методики и правильная организация работы (своевременная подача раствора, без пауз или длительных перерывов). Время затвердевания бетона зависит от размеров армпояса. В среднем, набор достаточной твердости для продолжения работ происходит за 2-4 дня, но полная кристаллизация бетона длится около месяца.

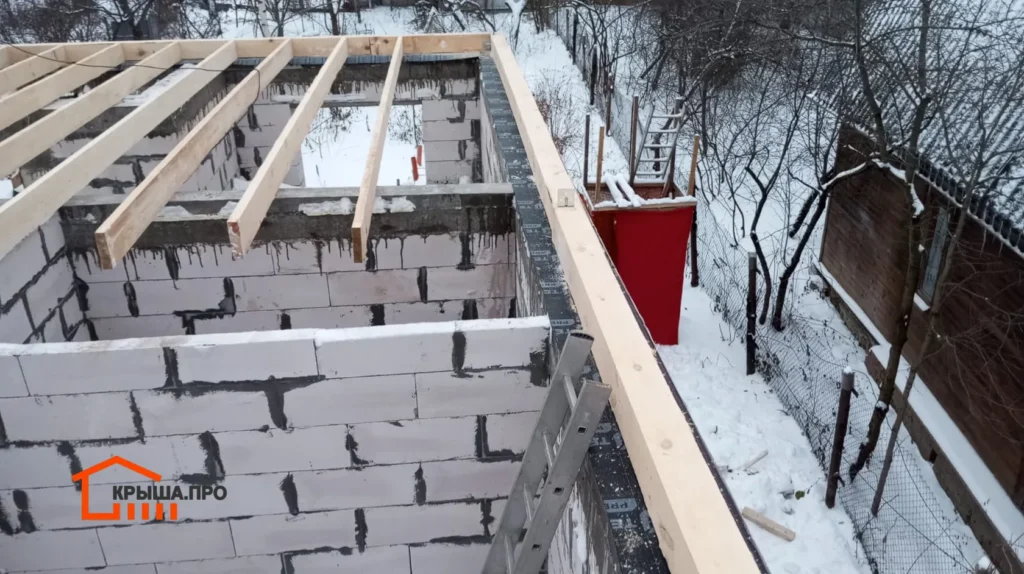

Крепление к кирпичной стене

Монтаж мауэрлата на кирпичную кладку производится двумя способами:

• • с армпоясом. Довольно трудоемкий вариант, требующий сборки опалубки, создания арматурного каркаса, установки закладных деталей и заливки бетона с последующей выдержкой. Однако есть и немалые плюсы — этот способ позволяет компенсировать неровности кладки и обеспечивает ровное, качественное основание. Можно несколько упростить задачу, используя для крепления анкерные болты — это позволяет отказаться от закладных и упрощает разметку во время установки бруса

• • установка мауэрлата без армопояса обычно производится на шпильки, которые заранее крепятся в кирпичную кладку. Прочность соединения бруса со стеной немного снижается, но зато существенным образом сокращается время сборки, что иногда бывает крайне важным аргументом в пользу этого метода

Крепление к газобетону

Стены из газобетона не обладают такой же прочностью, как конструкции из обычного бетона, кирпича или других традиционных стройматериалов. Для равномерного распределения нагрузок и усиления опорной части стен создают армпояс, проходящий по всему периметру постройки. Это неотъемлемая часть конструкции, отказ от которой обязательно приводит к разрушениям, появлениям трещин. Очень скоро такие стены приходится ремонтировать (или вовсе сносить). Крепление брусовой обвязки на анкеры обеспечивает хорошее соединение. Однако есть и минусы — анкер в точке установки распирает армпояс, создавая угрозу разрушения. Крепление на шпильки, заранее закрепленные на арматурном каркасе и вмурованные в бетон, устраняет угрозу и обеспечивает наиболее прочное соединение мауэрлата с основанием. Расчет размеров армопояса производится исходя из толщины наружных стен дома. Если используются U-блоки, сечение армпояса задается размерами их внутренней полости. В других ситуациях руководствуются толщиной кладки (иногда используют разрезанные в продольном направлении газоблоки, создавая стенки для несъемной опалубки).

Крепление стальной проволокой

Фиксация мауэрлата стальной проволокой — простой и довольно быстрый способ. Он обходится дешево, что часто становится решающим аргументом. Однако для жилых домов, особенно большого размера, с массивной и сложной крышей, этот способ не годится. Обычно его выбирают на легких и небольших строениях хозяйственного назначения. Технология монтажа довольно проста. За три ряда до уровня мауэрлата (можно и больше, три ряда — это минимум) укладывают отрезки проволоки центральной частью поперек стены. Надо хорошо рассчитать ее длину, чтобы хватило для обхвата мауэрлата и закручивания свободных концов. Когда брусовая обвязка уложена, концы проволоки поднимают вверх и закручивают с помощью лома или любого другого рычага. Основной плюс этого метода — дешевизна и высокая скорость монтажа. Минусов больше — это низкая надежность и прочность соединения, возможность смещения мауэрлата под нагрузками, разрыв проволоки из-за коррозии.

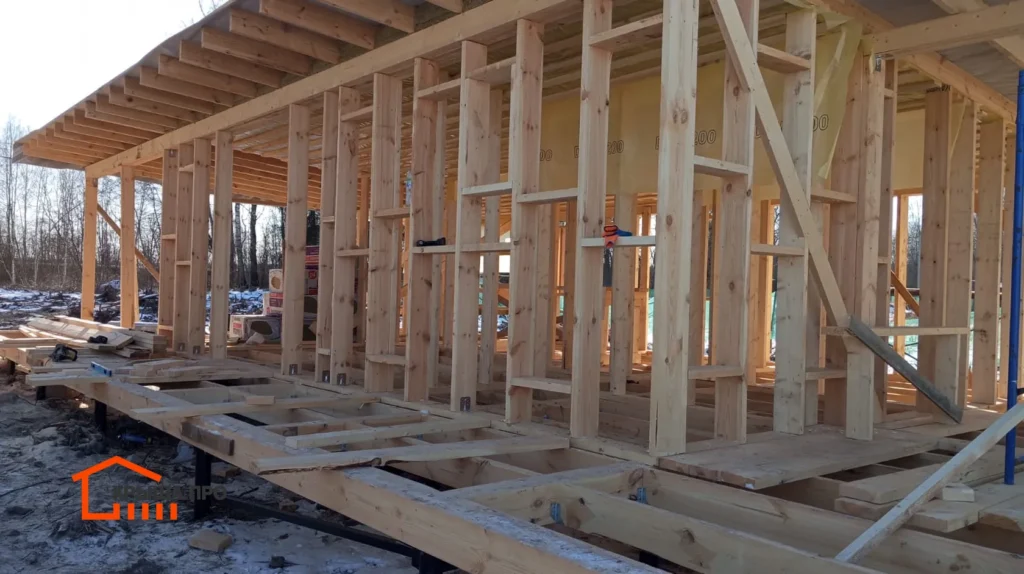

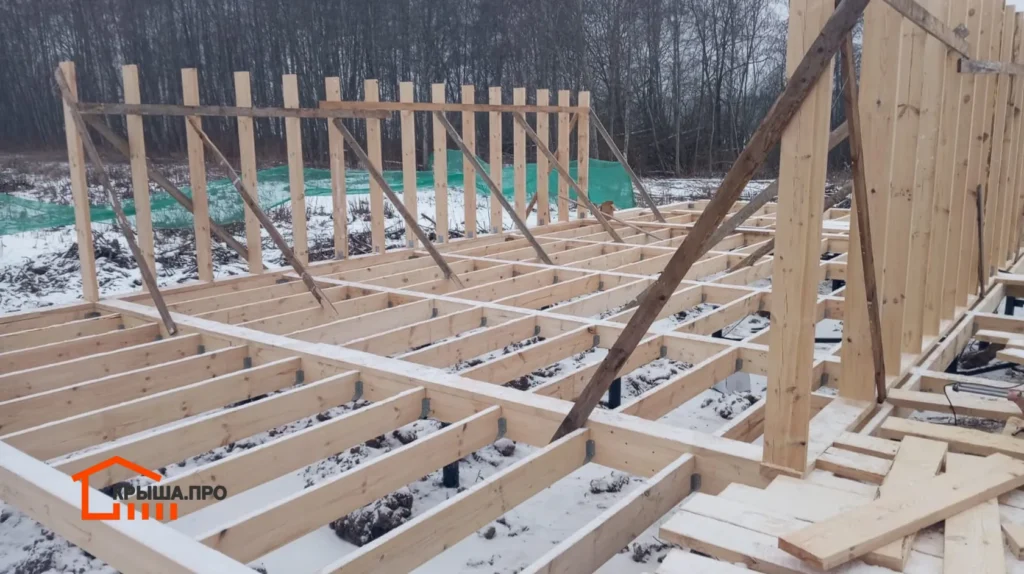

Монтаж на деревянные стены (срубы)

Крепление бруса на деревянный сруб можно произвести разными способами, с использованием металлических соединительных элементов (точечных или скользящих), а также проволочных хомутов. В данном случае проволока и скользящие элементы более предпочтительны, поскольку усадка сруба длится долго. Некоторая подвижность обвязки позволит компенсировать изменения в размерах.

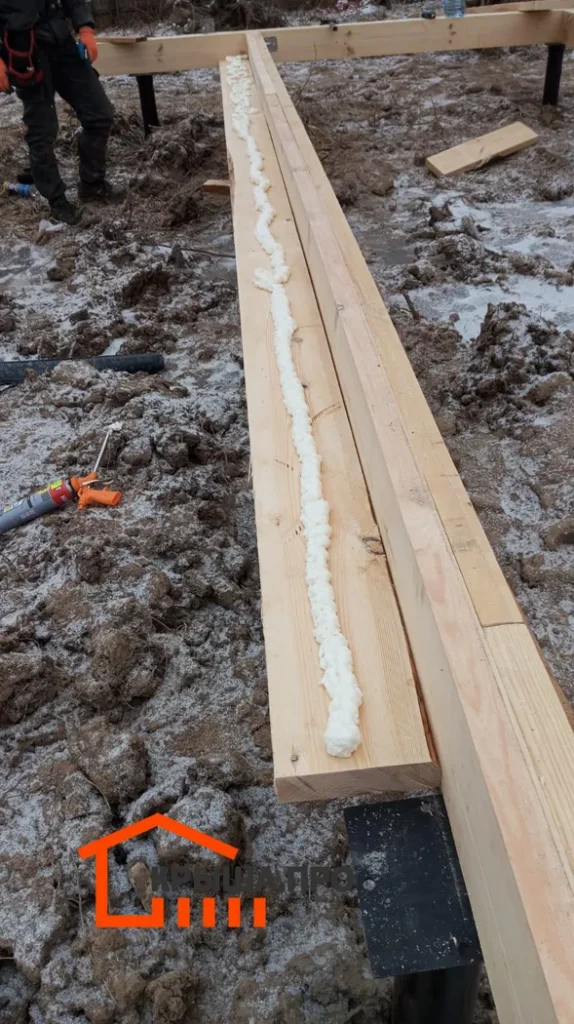

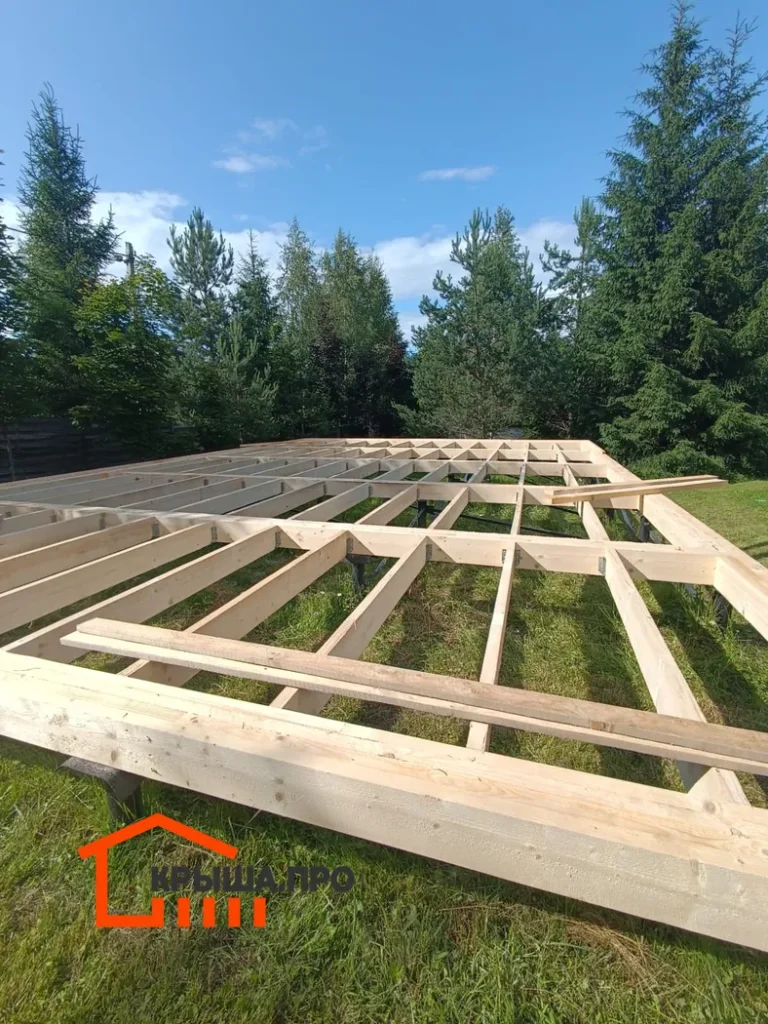

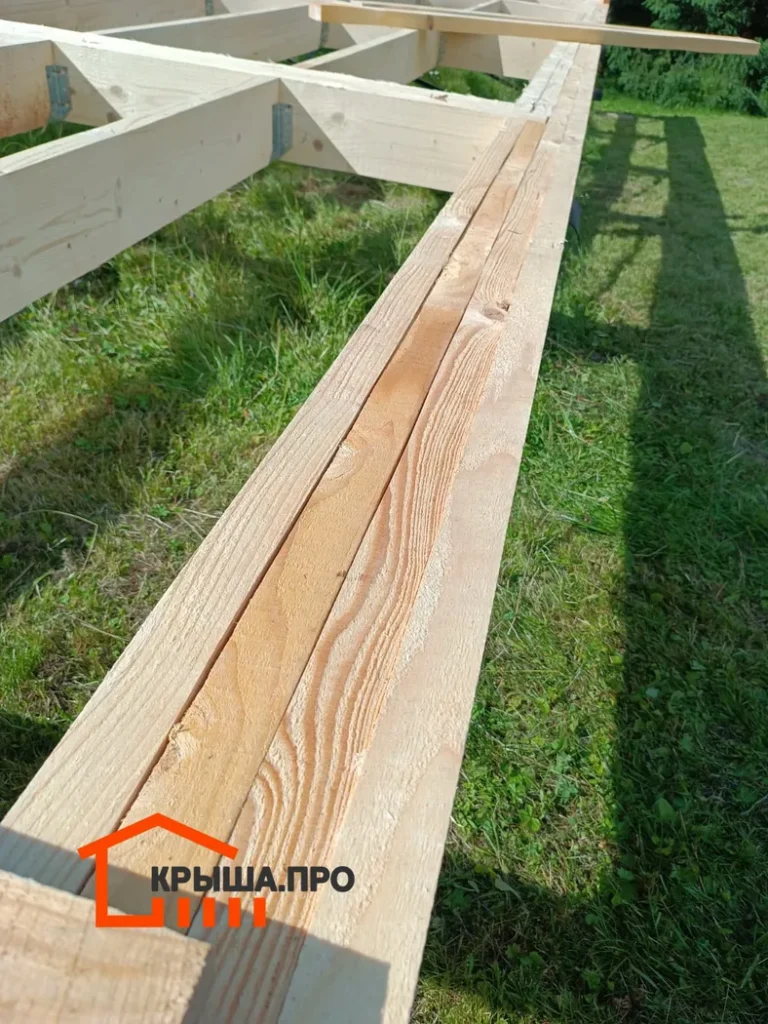

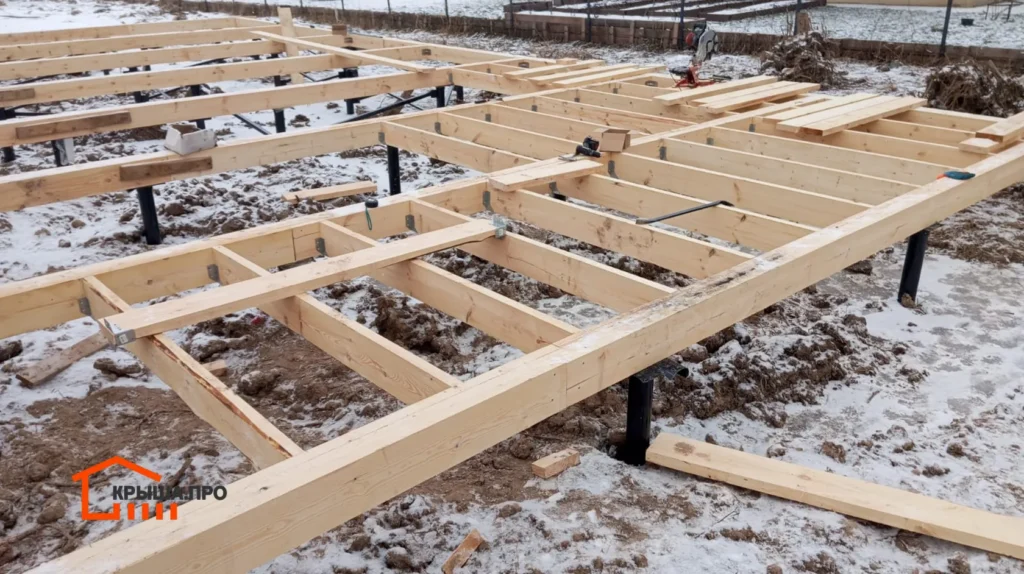

Пошаговая инструкция монтажа мауэрлата

Порядок монтажных работ: 1. Укладка на основание гидроизоляции (руберод или более современные полимерные рулонные материалы). 2. Разметка и сверление отверстий в самом брусе и в основании (под анкеры, если нет шпилек или других крепежей). 3. Укладка бруса на основание. Его выравнивают по осям и сразу закрепляют на месте, чтобы следующие отрезки обвязки стыковались с неподвижными элементами. 4. Соединение углов и стыков производят методом врубки в полдерева (иногда используют более сложные виды плотницких соединений). 5. Проверка горизонтальности обвязки. В процессе монтажа возможны некоторые смещения бруса, вызывающие отклонения от горизонтали. Если они обнаруживаются, крепление мауэрлата ослабляют и устраняют причины перекосов. 6. После того, как положение мауэрлата проверено и признано удовлетворительным, следует окончательная фиксация обвязки.

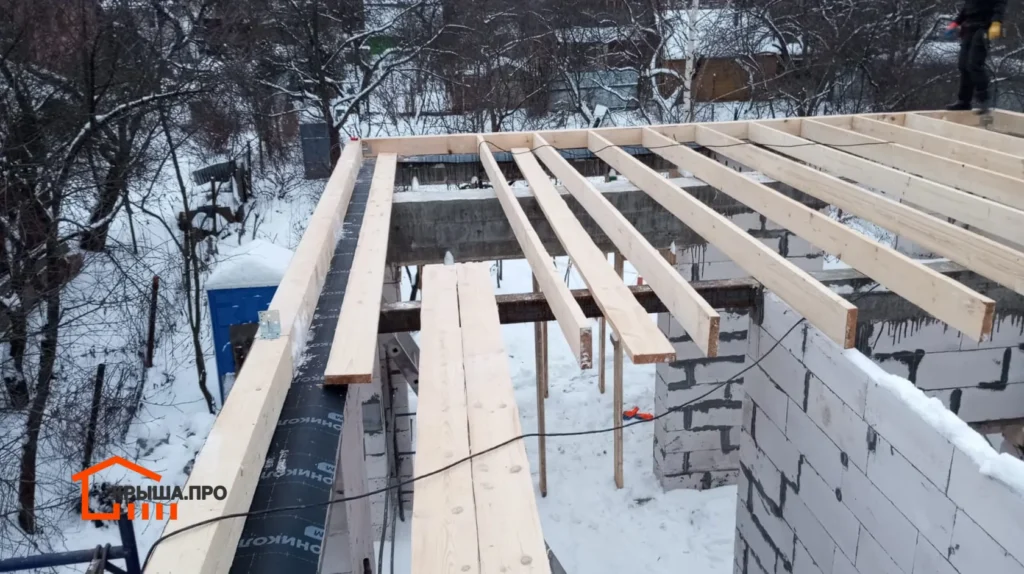

Крепление стропил к мауэрлату

Стропила крепят к мауэрлату разными способами. Оптимальный вариант выбирают исходя из конструкции стропильной системы и других факторов.

Типы соединений

Жесткое крепление производят с помощью металлических соединительных элементов. Они стандартные, что облегчает работу и позволяет заранее предусмотреть некоторые моменты монтажа. Стропильные ноги фиксируются в заданной точке и остаются совершенно неподвижными. Скользящее крепление (салазки) используются на деревянных постройках, у которых еще не завершился процесс усадки. Стропила получают некоторую степень свободы, что обеспечивает сохранение геометрии крыши и позволяет избежать деформаций. Выбор способа крепления стропил основан на анализе конструкции крыши, материала стен характера внешних нагрузок. Как правило, скользящие соединения используют для срубов или домов из бруса, а жесткое применяют на постройках из кирпича, бетона или строительных блоков.

Способы опирания стропил

Опирание стропил на мауэрлат может быть выполнено разными способами. Наиболее распространенывые варианты:

• • с запилом «седло». На стропильной ноге делается выемка в виде угла, точно повторяющая форму края бруса

• • без запила с опорным бруском. К нижней кромке стропильной ноги прикрепляют брусок, который нижним торцом упирается в мауэрлат. Этот способ позволяет корректировать положение стропильной ноги при ошибке в разметке (наличие запила такой возможности не дает)

• • между досками. Это способ крепления, при котором между стропильными ногами укладывают отрезки досок заданной длины. Они определяют шаг стропил и надежно фиксируют их на месте. Такой способ позволяет обойтись без стальных соединительных элементов (но не исключает их применение)

Крепежные элементы

В продаже имеются разные виды соединительных элементов:

• • металлические уголки

• • LK-крепеж (уголок с планками, смещенными относительно друг друга по продольной оси)

• • кронштейны и скобы (разновидности соединений более сложной формы)

Все эти детали имеют множественную перфорацию для саморезов и резьбовых элементов разного диаметра. Это значительно упрощает и ускоряет монтаж, освобождая строителей от лишней работы. Сравнительная таблица крепежных элементов для стропил:

Тип крепежа	Наличие перфорации	Степень прочности	Возможность использования в разных конструкциях	Сравнительная стоимость
Металлический уголок	Есть	Высокая	Высокая	Низкая
LK-крепеж	Есть	Высокая	Средняя	Средняя
Кронштейн	Есть	Высокая	Средняя	Средняя

Правила крепления

Соединение стропильных ног и мауэрлата производится с соблюдением некоторых правил:

• • любые запилы допускаются только на стропилах

• • используется комбинирование методов соединения, если того требует конструкция крыши (актуально для стропильных систем высокой сложности)

• • запил не должен быть глубже 25 % ширины стропильной ноги

На двускатных крышах чаще всего используют крепление с запилом «седло». Это самый популярный метод, поскольку другие варианты (использование опорного бруска или крепление между досками) встречаются гораздо реже.

Критические ошибки и как их избежать

При монтаже мауэрлата неопытными или неподготовленными работниками могут возникать ошибки разного типа. Некоторые из них относят к разряду критических, требующих немедленного исправления:

• • неправильный выбор сечения бруса. Чаще всего используют слишком тонкий брус, хотя встречаются и обратные варианты

• • отсутствие гидроизоляции. Это верный способ вызвать быстрое гниение древесины, после чего придется менять всю крышу целиком

• • ослабление мауэрлата запилами. Распространенная ошибка, ослабляющая брус и снижающая его прочность

• • неровное основание. Это следствие недостаточно тщательной подготовки к укладке мауэрлата

• • недостаточное количество крепежа. Неуместная экономия может привести к деформациям или разрушению всей конструкции

• • использование сырой древесины. Материал должен быть подготовлен должным образом

Качество монтажа проверяют по следующим позициям:

• • геометрия основания

• • правильное сечение бруса

• • горизонталь

• • прочность соединений бруса, особенно в углах

• • правильный выбор способа крепления к стене.

Особенности монтажа для разных типов крыш

Принципиального различия в конструкции мауэрлата на крышах разного типа нет. Учитываются лишь некоторые особенности, которые требуют от брусовой обвязки особой точности или надежности:

• • на двускатной крыше используется классическая схема сборки мауэрлата с опорой на две длинные стены. На них крепление бруса должно быть максимально надежным

• • односкатная крыша предполагает довольно высокую нагрузку от веса снега из-за большой площади ската. Поэтому надо использовать брус соответствующего сечения и обеспечить его крепление без возможности смещений

• • на вальмовой крыше нагрузка по всем участкам периметра примерно одинакова. Понадобится прочный армпояс, соединение бруса по углам и в продольном направлении должно быть наиболее качественным.

Часто задаваемые вопросы (FAQ)

Ответим на несколько вопросов, которые чаще других возникают у неопытных строителей при изучении методов сборки мауэрлата:

Рекомендации экспертов и выводы

Профессиональные строители не рекомендуют пренебрегать подготовкой — она позволяет исключить массу проблем при монтаже и дает возможность создать максимально прочный мауэрлат. Также важно правильно выбрать качество и сечение бруса, тщательно соединить его в угловых точках. Стыки в продольном направлении должны находиться ближе к середине стены. Если опыта в сборке мауэрлата нет, отсутствуют навыки работы с деревом или нет возможности привлечь помощников, следует отказаться от идеи установки мауэрлата своими руками. Правильнее будет пригласить специалистов, обладающих необходимыми знаниями и опытом. Это обойдется в некоторую денежную сумму, но обеспечит надежную и долговечную опорную систему для стропил. В конечном счете эти расходы превратятся в многократную экономию денег, усилий и нервов.
